一般规格
|
标称流量(Qₙₒₘ)* |
30000 千克/分钟（66139 磅/分钟） |
|
最小流量(Qₘₐₓ)* |
750公斤/分钟(1653磅/分钟) |
|
工作温度 |
流体温度为 -196°C 至 120°C（-320°F 至 248°F），请参见零件编号代码中的选项 环境温度为 -50°C 至 80°C（-58°F 至 176°F） |
|
压力额定值 |
最高可达50 巴 / 725 磅/平方英寸 - 取决于材料 |
|
电气连接 |
电缆入口 M25 x 1.5（标准）、M20 x 1.5、1/2“ NPT、3/4” NPT（可选） 到远程 RHE 发射器的最大电缆长度 30 米 / 98 英尺 |
|
传感器外壳材料 |
不锈钢（标准）、316 不锈钢（可选） 环氧树脂涂层铝制接线盒（标准）、SS 316 接线盒（可选） |
|
外壳类型 |
防护等级 IP66 / NEMA 4X，标准温度范围（选项 N1/NA）;IP65 / NEMA 4，适用于扩展温度范围（选件 E3） |
|
接触液体的材质 |
1.4571 （316Ti）， 2.4602 （合金 C22） 可根据要求提供其他/客户特定材料 |
|
过程连接 |
几乎任何 - RHEONIK AnyPipeFit 承诺。请咨询工厂了解未列出的类型/尺寸 |
|
压力等级合规性 |
欧洲 – PED： 模块 B3.2+C2 |
|
认证和批准 |
0、1、2 区的 ATEX / IECEx 认证（需要适当额定的 RHE 变送器） 北美I类，Div.1，组ABCD认证（需要适当额定的RHE发射机） 美国船级社 （ABS） 船舶用型式认证 |
|
记录、测试和检查 |
所有传感器都经过水压测试、校准，并提供可追溯的校准证书。提供定制校准和测试服务 |
|
项目文档和质量保证、服务 |
Rheonik 为大型和复杂的工程项目提供全套服务。提供的典型服务包括但不限于： •原产地证书和合格证书、工厂证书 •数据手册，包括WPAR， WQS， NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等 •陆上/海上启动和调试服务 |
|
选项 |
用于高温应用的外壳加热 供氧设备的清洗 工程规范涂装全程服务-咨询工厂 |

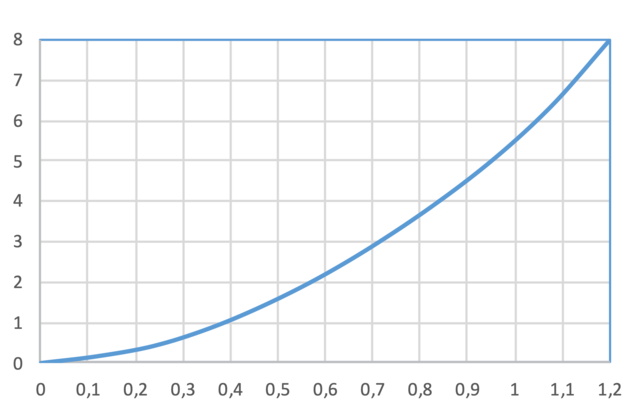

压力下降
* 在 Qₙₒₘ 时，H20 的压降约为 1 巴 （14 psi）。传感器可以在更高的流速下运行，但压降会更高。通过传感器的最大推荐速度（液体）为 15 m/s。超过这一点，可能会发生气蚀。Qmin 是推荐的最低流速。传感器测量的流速低于 Qmin，但不确定度可能会增加到流速的 0.5% 以上。
这些流量和压降声明与标准压力管传感器版本有关。压力等级越高的型号壁厚越大，压降越高，Qnom 值越低。
性能数据
流量测量不确定度
选定的传感器低至±0.10%¹ 速率（金线）
标准传感器低至 ±0.15 %² 速率
流量测量重复性
低至±0.05 %倍率
温度测量
优于±1 °C
密度校准（液体）
选定的传感器精度可达±0.0005 千克/升 （金线）
标准传感器精度可达±0.001 千克/升

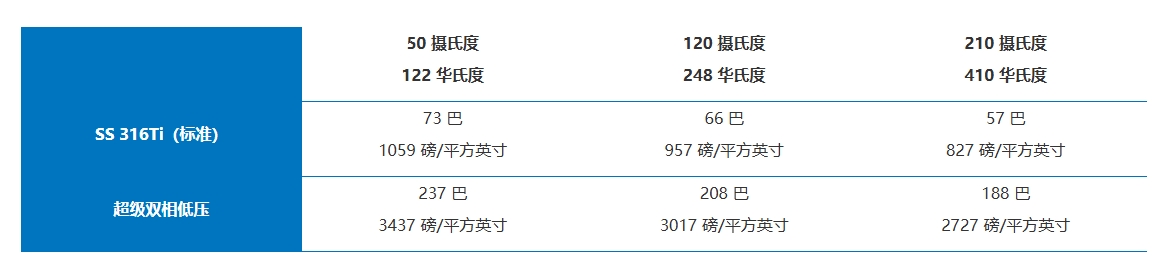

测量管压力额定值
传感器的最大压力 (pₘₐₓ) 由其额定值最低的部件决定。额定值最低的部件可以是测量管（下面指示的 pₘₐₓ）、连接块/歧管（机械结构部分指示的 pₘₐₓ）或工艺连接（有关 pₘₐₓ，请参阅已发布的标准或制造商信息）。
不确定性和流量测量调节
所有不确定度陈述均指参考条件 - 水的质量流量，18 – 24 °C，1 – 3 bar，采用标准温度、压力和材料配置传感器。该传感器可用于测量气体 - 气体的不确定度值等于液体值加上 0.3%。气体的参考条件是天然气的质量流量，18 – 24 °C，35 至 100 bar，采用标准温度、压力和材料配置传感器。
流量传感器的 Qnom 调节能力主要由其零点稳定性决定。在测量范围的最低端，不确定度 (u) 由零点稳定性决定。标准传感器的零点稳定性为：0.000036 千克/分钟 (0.000079 磅/分钟)。Gold Line 传感器的零点稳定性为 0.000019 千克/分钟 (0.000042 磅/分钟)。
对于流量 Q ≥ ZP 稳定性 / (基本校准不确定度/100) → u = 校准不确定度
对于流量 Q < ZP 稳定性 / (基本校准不确定度/100) → u = (零点稳定性/Q) * 100
环境和工艺条件的不确定性
如果传感器在工作条件下未归零，则温度和压力升高可能会产生较小的额外不确定性：每摄氏度最大流量的 ±0.00308 % 和每bar最大流量的 ±0.0208 %。
工艺温度对密度的影响：使用标准密度校准时，与校准温度的额外不确定度为每°C相差 ±0.000641 g/cm³；使用增强密度校准时，与校准温度相差 ±0.000073 g/cm³。在操作条件下，可通过简单的现场密度调整来减轻这种影响。
过程压力对质量流量的影响：压力对流量测量的影响为每bar 0.001%。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
过程压力对密度的影响：压力对密度测量的影响为每bar 0.00012g/cm³。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
（1）需要 40 系列或更高型号的变送器
（2） 需要 RHE16 或更高型号的变送器
（3）注意：SuperDuplex 不锈钢的最低工作温度为 -40°C
