一般规格
|
标称流量(Qₙₒₘ)* |
1200 千克/分钟（2645.6 磅/分钟） |
|
最大流量(Qₘₐₓ)* |
1500 千克/分钟（3306.9 磅/分钟） |
|
典型最小流量(Qₘᵢₙ)* |
20 千克/分钟（44.1 磅/分钟） |
|
串行管/单通道 |
"串联"传感器的流量 Qmax、Qnom 和 Qmin 将是上面列出的并行/双路径版本的 50%。 |
|
工作温度 |
流体温度范围选项涵盖 -196°C 至 +350°C（-320°F 至 +662°F）的应用。有关一体式变送器版本，请参阅变送器数据表 |
|
环境温度 |
-50 °C 至 +80 °C（-60 °F 至 +180 °F）（标准） |
|
压力额定值 |
高达 433 巴 / 6280 磅/平方英寸 - 取决于材料 |
|
电气连接传感器 |
M20 x 1.5 标准电缆引入装置，用于 JM、SM 接线盒型号 可选入口：1/2“ NPT 或 M25 x 1.5（仅适用于 SM）或 3/4” NPT（仅适用于 SM） 到远程 RHE 发射器的最大电缆长度 100 m / 328 ft |
|
传感器外壳材料 |
不锈钢 304（标准）、SS 316（可选） 涂层铝端子盒，SS 316 端子盒（可选） |
|
外壳类型 |
防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选） |
|
接触液体的材质 |
1.4571 （SS 316Ti）， 1.4410 （超级双相钢）， 2.4602 （合金 C22） - 标准 钽 - Consult Factory 可根据要求提供其他/客户特定材料 |
|
过程连接 |
几乎任何 - Rheonik AnyPipeFit 承诺。请咨询工厂，了解机械结构页面上本数据表中未列出的类型/尺寸 |
|
压力等级合规性 |
欧洲 – PED：模块 A2、模块 B3.1+C2 加拿大 – CRN：加拿大注册号 |
|
认证和批准 |
0、1、2 区的 ATEX / IECEx 认证（详情参见 PACE 12） 北美认证 Class I， Div. 1， 2， Gr.A，B，C，D，区 0、1、2 MID 贸易交接认证 （OIML R117） 美国船级社 （ABS） 用于船舶的产品型式认证 |
|
测试和检验 |
所有传感器均经过水压测试和校准，并附带可追溯的校准证书。可提供定制校准和测试服务 |
|
项目文档和质量保证、服务 |
Rheonik 为大型和复杂的工程项目提供全套服务。 提供的典型服务包括但不限于： •原产地证书和合格证书、工厂证书 •数据书包括WPAR，WQS，NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务 |
|
选项 |
用于高温应用的外壳加热 供氧设备清洁 ... 如需更多，请咨询工厂 |
* 在 Qₙₒₘ 时，平行管传感器的压降将约为 0.75 bar (10.1 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
压力下降
* 在 Qnom 下，平行管传感器的压降对于 H20 来说约为 1-3 bar (15-44 psi)。传感器可以在更高的流速下运行，但压降会更高。Qmin 是建议的最低流速。传感器将测量低于 Qmin 的流速，但不确定度将超过流速的 0.5%以上。
性能数据
流量测量不确定度
选定的传感器低至±0.10%¹ 速率（金线）
标准传感器低至 ±0.15 %² 速率
流量测量重复性
低至±0.05 %倍率
温度测量
优于±1 °C
密度校准（液体）
选定的传感器精度可达±0.0005 千克/升 （金线）
标准传感器精度可达±0.001 千克/升

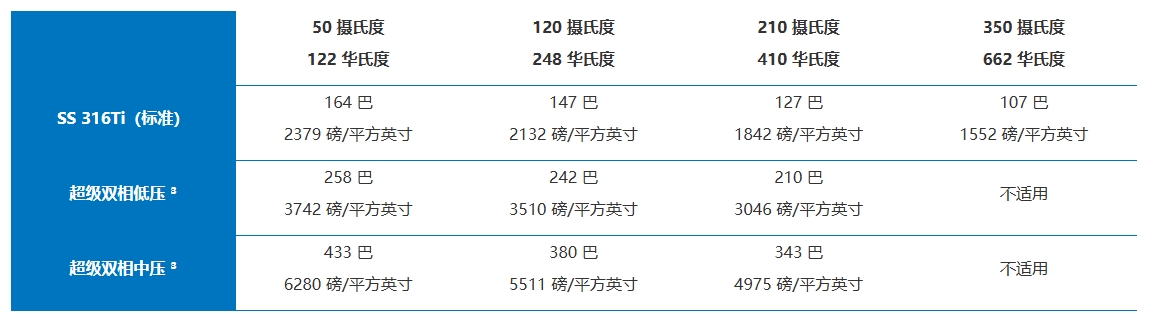

测量管压力额定值
传感器的最大压力 (pₘₐₓ) 由其额定值最低的部件决定。额定值最低的部件可以是测量管（下面指示的 pₘₐₓ）、连接块/歧管（机械结构部分指示的 pₘₐₓ）或工艺连接（有关 pₘₐₓ，请参阅已发布的标准或制造商信息）。
不确定性和流量测量调节
所有不确定度陈述均指参考条件 - 水的质量流量，18 – 24 °C，1 – 3 bar，采用标准温度、压力和材料配置传感器。该传感器可用于测量气体 - 气体的不确定度值等于液体值加上 0.3%。气体的参考条件是天然气的质量流量，18 – 24 °C，35 至 100 bar，采用标准温度、压力和材料配置传感器。
流量传感器的 Qnom 调节能力主要由其零点稳定性决定。在测量范围的最低端，不确定度 (u) 由零点稳定性决定。标准传感器的零点稳定性为：0.000036 千克/分钟 (0.000079 磅/分钟)。Gold Line 传感器的零点稳定性为 0.000019 千克/分钟 (0.000042 磅/分钟)。
对于流量 Q ≥ ZP 稳定性 / (基本校准不确定度/100) → u = 校准不确定度
对于流量 Q < ZP 稳定性 / (基本校准不确定度/100) → u = (零点稳定性/Q) * 100
环境和工艺条件的不确定性
如果传感器在工作条件下未归零，则温度和压力升高可能会产生较小的额外不确定性：每摄氏度最大流量的 ±0.00308 % 和每bar最大流量的 ±0.0208 %。
工艺温度对密度的影响：使用标准密度校准时，与校准温度的额外不确定度为每°C相差 ±0.000641 g/cm³；使用增强密度校准时，与校准温度相差 ±0.000073 g/cm³。在操作条件下，可通过简单的现场密度调整来减轻这种影响。
过程压力对质量流量的影响：压力对流量测量的影响为每bar 0.001%。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
过程压力对密度的影响：压力对密度测量的影响为每bar 0.00012g/cm³。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
（1）需要 40 系列或更高型号的变送器
（2） 需要 RHE16 或更高型号的变送器
（3）注意：SuperDuplex 不锈钢的最低工作温度为 -40°C
