一般规格
|
标称流量(Qₙₒₘ)* |
1.8 千克/分钟（1.32 磅/分钟） |
|
最大流量(Qₘₐₓ)* |
2.7 千克/分钟（2.65 磅/分钟） |
|
典型最小流量(Qₘᵢₙ)* |
0.01 千克/分钟（0.02 磅/分钟） |
|
串行管/单通道 |
"串联"传感器的流量 Qmax、Qnom 和 Qmin 将是上面列出的并行/双路径版本的 50%。 |
|
工作温度 |
流体温度范围选项涵盖 -196 °C 至 +210 °C（-320 °F 至 +410 °F） |
|
环境温度 |
-50 °C 至 +80 °C (-60 °F 至 +180 °F)（标准），可提供安装在真空室（-260 °C / -430 °F）或烤箱（最高 +210 °C / +410 °F）的版本（可选） |
|
压力额定值 |
1436 bar (20827 psi) – 取决于材料 |
|
电气连接传感器 |
JM、SM 接线盒版本采用 M20 x 1.5 标准电缆入口 可选入口：½" NPT 或 M25 x 1.5（仅适用于 SM）或 ¾" NPT（仅适用于 SM） PM 接线盒版本采用 M16 x 1.5 标准电缆入口 至远程 RHE 变送器的最大电缆长度为 100 米/330 英尺。 |
|
传感器外壳材料 |
不锈钢 304（标准）、SS 316（可选） 涂层铝端子盒，SS 316 端子盒（可选） |
|
外壳类型 |
防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选） |
|
接触液体的材质 |
流管 SS 316 L 或 SuperDuplex 歧管 SS 316 L，密封件 FKM、FFKM、FVMQ 标准法兰 SS 316 Ti，其他连接 SS 316 L 可根据要求提供附加/客户特定材料 |
|
工艺连接 |
几乎任何 – Rheonik AnyPipeFit 承诺。有关本数据表机械结构页面上未列出的类型/尺寸，请咨询工厂 |
|
压力等级合规性 |
PED 2014/68/EU 第 4 条第 3 节 (SEP) |
|
认证和批准 |
ATEX / IECEx 认证 0、1、2 区（参见第 18 页） 北美认证 Cl. I，Div. 1, 2，Gr. A,B,C,D，Zone 0, 1, 2（见第 18 页） 美国船级社（ABS） |
|
测试和检验 |
所有传感器均经过水压测试和校准，并附带可追溯的校准证书。可提供定制校准和测试服务 |
|
项目文档和质量保证、服务 |
Rheonik 为大型复杂工程项目提供全套服务。 •原产地证书、合格证书、工厂证书 •数据手册包括 WPAR、WQS、NDT、测试和质量计划、功能测试、校准程序、定制包装、工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务 |
|
选项 |
机器集成的定制服务。咨询工厂 |

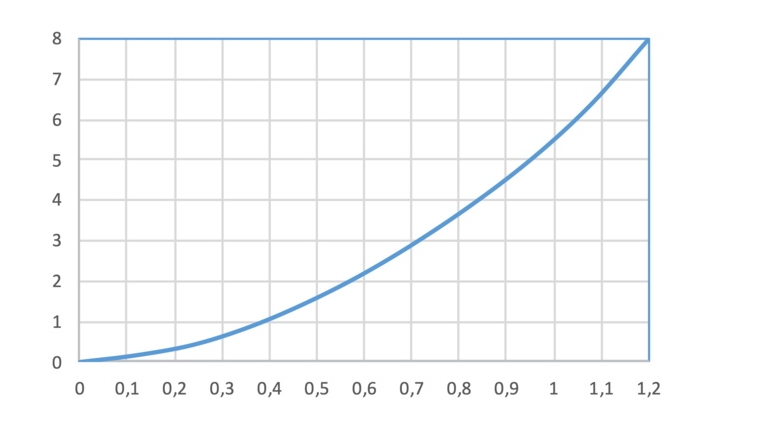

* 在 Qₙₒₘ 时，平行管传感器的压降将约为 2 bar (29 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
*
在 Qnom 下，平行管传感器的压降对于 H20 来说
约为 1-3 bar (15-44 psi)。传感器
可以在更高的流速下运行，但压降会更高。Qmin 是
建议的最低流速。传感器将测量低于 Qmin 的流速，但不确定度将超过流速的 0.5%。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
流量测量不确定度
选定的传感器低至±0.05 %¹ 流量（金线）
标准传感器低至 ±0.15 %² 流量
环境和工艺条件的不确定性
低至±0.05 %流量
温度测量
优于±1 °C
密度校准（液体）
选定的传感器精度可达±0.0005 千克/升 （金线）
标准传感器精度可达±0.001 千克/升

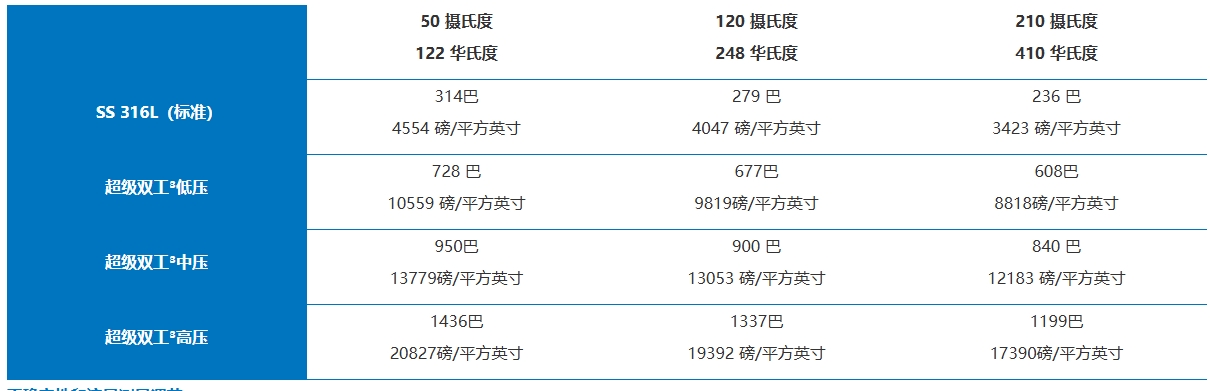

测量管压力额定值
传感器的最大压力 (pₘₐₓ) 由其额定值最低的部件决定。额定值最低的部件可以是测量管（下面指示的 pₘₐₓ）、连接块/歧管（机械结构部分指示的 pₘₐₓ）或工艺连接（有关 pₘₐₓ，请参阅已发布的标准或制造商信息）。
不确定性和流量测量调节
所有不确定度陈述均指参考条件 - 水的质量流量，18 – 24 °C，1 – 3 bar，采用标准温度、压力和材料配置传感器。该传感器可用于测量气体 - 气体的不确定度值等于液体值加上 0.3%。气体的参考条件是天然气的质量流量，18 – 24 °C，35 至 100 bar，采用标准温度、压力和材料配置传感器。
流量传感器的 Qnom 调节能力主要由其零点稳定性决定。在测量范围的最低端，不确定度 (u) 由零点稳定性决定。标准传感器的零点稳定性为：0.000036 千克/分钟 (0.000079 磅/分钟)。Gold Line 传感器的零点稳定性为 0.000019 千克/分钟 (0.000042 磅/分钟)。
对于流量 Q ≥ 零点稳定性 /（校准不确定度/100） u = 校准不确定度
对于流量 Q < 零点稳定性 /（校准不确定度/100） u = (零点稳定性/Q) x 100
环境和工艺条件的不确定性
如果传感器在工作条件下未归零，则温度和压力升高可能会产生较小的额外不确定性：每摄氏度最大流量的 ±0.00308% 和每巴最大流量的 ±0.0208%。
工艺温度对密度的影响：使用标准密度校准时，与校准温度每相差 1°C，额外不确定度为 ±0.000641 g/cm³；使用增强密度校准时，与校准温度每相差 1°C，额外不确定度为 ±0.000073 g/cm³。在操作条件下，可通过简单的现场密度调整来减轻这种影响。
过程压力对质量流量的影响：压力对流量测量的影响为每巴 0.001%。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
过程压力对密度的影响：压力对密度测量的影响为每巴 0.00012 g/cm³。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
（1）需要 40 系列或更高型号的变送器
（2）需要 RHE16 或更高型号的变送器。
（3）请注意，SuperDuplex 不锈钢的最低工作温度为 -40°C
